hallo,

Ich finde die Aktivitäten mit OpenFireMap super. Die Karten können, vor allem sauber ausgedruckt, bei der Sicherstellung der Wasserversorgung sehr gute Dienste leisten.

Was ich da aber bisher gesehen habe ist meiner Ansicht nach nur die halbe Miete :-(

Eine Karte auf der nur die Lage der Hydranten eingezeichnet sind ist mir zuwenig.

Ich erwarte da noch weitere Informationen:

- Durchmesser der Leitungen
- Leitungsführung (Netzplan) *)
- Zonenangaben (falls vorhanden) *)

Diese Informationen ermöglichen mir wenigsten annähernd die Leistungsfähigkeit und die Abhängigkeit eines Hydranten abzuschätzen.

*) Leitungsführung (Netzplan)

Erst mit Hilfe diesen Informationen kann ich abschätzen ob ich mit einem nachrückenden Fahrzeug nicht die Wasserversorgung des Erstangreifers beeinträchtige. Ich kann mit diesen Informationen z.B. dann entscheiden ob nachrückende Fahrzeuge Ihre Wasserversorgung von einer Parallelstrasse aus aufbauen.

*) Zonen:

Je nach Topographie ist die Wasserversorgung in unabhängigen Zonen eingeteilt. Bei uns im Stadtteil werden wir von vier (!) Wasserbehältern versorgt. Deshalb ist unser Gemeindegebiet in vier Zonen eingeteilt. Jede Zone ist unabhängig. Zwischen den Zonen gibt es während des normalen Betriebes keine Verbindung. Da sind die Schieber verschlossen.

Beim Aufbau einer Wasserversorgung ist es wichtig zu wissen welcher Hydrant sich in welcher Zone befindet und wo ich alternativ einen weitere Hydranten in einer anderen Zone nutzen kann.

Der Hauptgrund warum Zonen eingerichtet liegt darin begründet das damit die Druckverhältnisse der Hausanschlüsse innerhalb bestimmter Rahmen gehalten werden können. Dies ist insbesondere bei Gemeinden die innerhalb des bebauten Gebietes grosse Höhenunterschiede haben erforderlich.

Hier mal ein Beispiel:

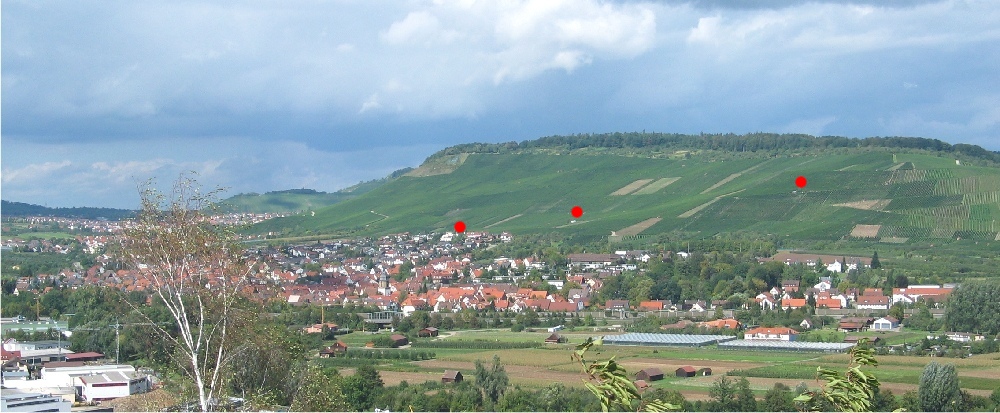

Grossheppach, ein Stadtteil von Weinstadt


Auf diesem Bild sind die Standorte von drei Wasserhochbehälter eingezeichnet. Jeder dieser Behälter versorgt eine Zone. Der linke Behälter die niedrig gelegenen Bereiche die beiden anderen Behälter entsprechend die anderen Bereiche. Zusätzlich wird noch ein Teil von einem weiteren Behälter in einem anderen Stadtteil (Standort von wo das Bild aufgenommen wurde) versorgt.

Gerade bei Einsätzen wo grössere Wassermengen gebraucht werden sind diese zusätzlichen Informationen wichtig. Wir haben deshalb Hydrantenplänen in den den nicht nur die Lage sondern auch das Netz und die Zuordnung zu Zonen eingezeichnet sind.




MkG Jürgen Mayer
